LED顯示屏灰度實現方法

返回列表 瀏覽:5476 發布日期:2018年1月24日【

灰度實現兩種方式

目前主流的實現灰度控制方式有兩種:一種是改變流過LED電流的大小, 一般而言,LED亮度與流過其電流大小成正比(紅色LED可能會出現飽和現象), 所W我們可通過改變流過LED的電流大小來達到不同的亮度等級,從而實現LED顯示屏灰度顯示效果;另一種方法是使用脈沖寬度調制方法來實現灰度控 串ij,周期性地改變LED顯示屏每頓畫面的顯示時間,當LED顯示屏控制時鐘足 夠快時,整個LED顯示屏的刷新頻率就足夠高,當刷新頻率達到60Hz及W上 時,人們就無法感覺到每一傾顯示的內容,取而代之的就是一副有灰度等的圖像。 由于改變流過LED電流大小屬于模擬量的控制,想要達到很精確的控制比較難, 而脈沖寬度調制屬于數字量的控制,所在普遍采用微處理器等控制系統來驅動 LED顯示屏顯示的今天,所有的商用的LED顯示屏都是采用脈沖寬度調制法來 產生灰度效果的,且隨著技術不斷地發展,灰度的效果也越來越好。

瞧沖寬度巧制原理

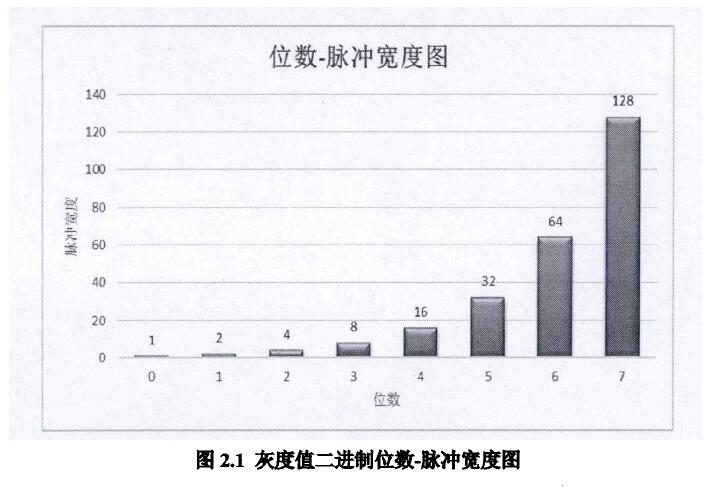

LED顯示屏在進行灰度顯示的時候,在任一時刻每個LED像素都有一個對 應的灰度值,這個灰度值的范圍即為LED顯示屏的灰度等級。2%級灰度對應 的灰度值為〇 ̄255,可W用一個8位二進制數來表示,如灰度值189對應的二進 制數為10111101。LED顯示屏控制卡上的驅動顯示單元在工作時,將這個8位 二進制數從低位到高位依次讀取在對應的LED像素上顯示,如圖2.1所示,較 低位的顯示時間(脈沖寬度)為2的0次方個時間單位,次低位的顯示時間為2 的1次方個時間單位...較高位的顯示時間為2的7次方個時間單位,不停地進 行循環重復操作。當時間單位小到一定程度時,整個LED顯示屏的刷新頻率達 到60Hz時,人眼就無法覺察到LED像素的抖動,所看到的就是一副靜態的灰度圖像。

電流法原理

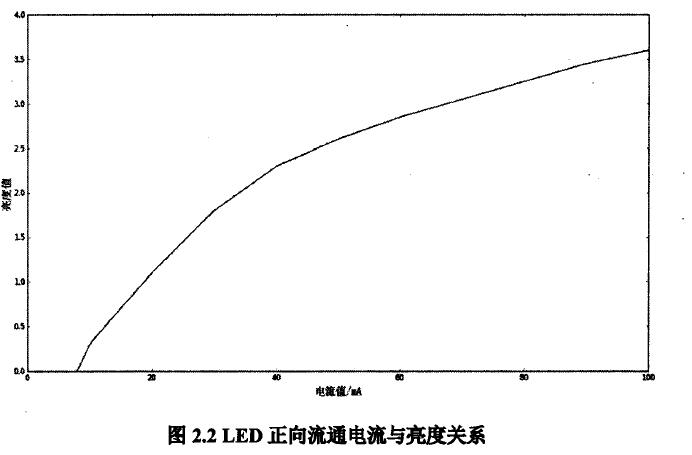

當在LED加上正向電壓之后,PN結導通,LED發光。除了某些紅色LED 有飽和現象之外,LED的亮度基本與流過其電流的大小正比,圖2.2為某廠家生 產的紅色LED電流與亮度曲線圖心10]。

由上圖可W看出,LED燈管在導通之后,亮度與流過其電流大小成正比。在 開始的時候,亮度隨電流大小增加增加的較快,當電流達到足夠大的時候,亮度 會趨于飽和。所W我們只要在LED亮度達到飽和之前將流過LED的電流細分為 多個等級,取多個具體的電流值,就可實現LED顯示屏的多灰度顯示。16級灰度對應的流過LED的電流有16級,2%級灰度對應流過LED的電流有256 級。電流法實現LED思示屏灰度顯示屬于模擬量的控制,在普遍采用微處理器 來進行數字控制的場合,并不太適用。
